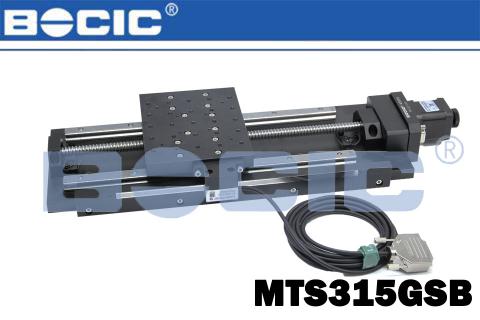

- 產品介紹
- 產品參數
|

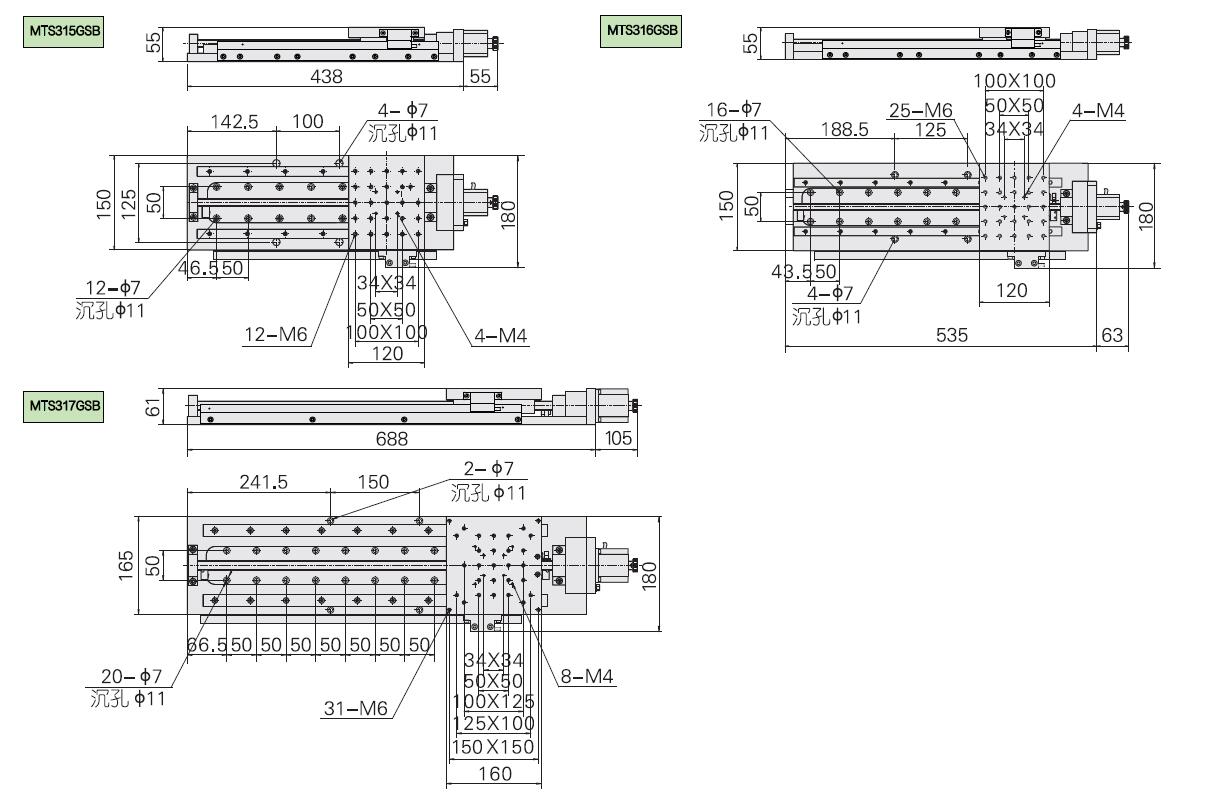

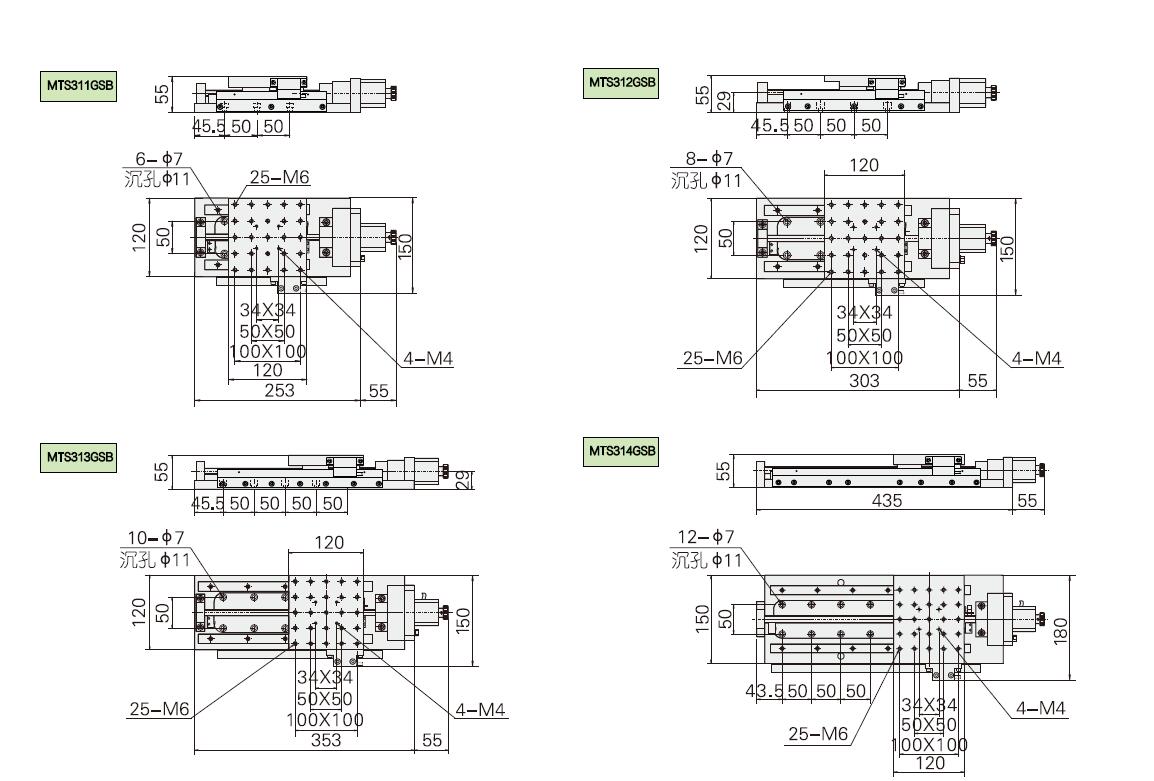

型號 |
MTS311GSB |
MTS312 GSB |
MTS313 GSB |
MTS314 GSB |
MTS315 GSB |
MTS316 GSB |
MTS317 GSB |
|
行程 |
50 |
100 |
150 |
200 |
250 |
300 |
400 |
|
臺面尺寸 |
120×120 |
120×120 |
120×120 |
150×120 |
150×120 |
150×120 |
165×160 |
|
導軌 |
線性滑塊 |
||||||
|
螺桿導程 |
4 |
5 |
|||||
|
光柵尺分辨率 |
0.0001 |
||||||
|
運動直線度 |
0.01 |
0.01 |
0.01 |
0.015 |
0.015 |
0.02 |
0.02 |
|
運動平面度 |
0.015 |
0.015 |
0.015 |
0.02 |
0.02 |
0.025 |
0.025 |
|
極限速度（mm/s） |
20 |
40 |
50 |
||||
|
軸向間隙 |
＜0.005 |
||||||
|
步進電機（1.8°） |
42步進電機 |
56步進電機 |
|||||
|
極限靜轉矩（Ncm） |
40 |
50 |
170 |
||||
|
中心負載 |
20 |
30 |
50 |
||||
|
自重 |
3.4 |
3.8 |
4.1 |
5.5 |
5.8 |
6.3 |
11.5 |
