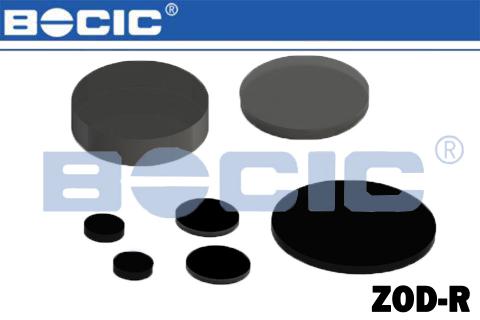

ZOD-R反射型中性密度濾光片
反射型濾光片，在濾光片一面上鍍Ni-Cr-Fe金屬膜，使其在從可見光區到近紅外光區的寬波段內保持近似相等的能量透過率。在400nm到700nm波段使用效果******。此系列在H-K9光學玻璃基底上，鍍不同光密度（OD）膜。中性密度濾光片通過光密度（OD）來阻擋光學能量，光密度（OD）值高，透過率低，反之，光密度（OD）值低， 透過率高，光密度（OD）值與透射率T的關系公式：T%=10-ODx100或者OD=log10(1/T)。由于金屬膜的吸收特性，反射型濾光片不適用于高強度激光應用。
材料 : K9
尺寸誤差 ： +0.0/-0.2mm
厚度：±0.2mm
面型 ：2λ/φ25.4mm
通光孔徑 : >90%
光密度誤差：末端光密度±10%
- 產品介紹
- 產品參數
|
產品規格 |
|||
|
型號 |
尺寸 |
光密度OD |
透過率 |
|
ZOD-R-10 |
φ25.4x2 |
1 |
10% |
|
ZOD-R-15 |
φ25.4x2 |
1.5 |
3.2% |
|
ZOD-R-20 |
φ25.4x2 |
2 |
1% |
|
ZOD-R-30 |
φ25.4x2 |
3 |
0.1% |
|
ZOD-R-40 |
φ25.4x2 |
4 |
0.01% |
|
ZOD-R-50 |
φ25.4x2 |
5 |
0.001% |
|
ZOD-R-0045 |
φ25.4x2 |
0.045 |
90% |
|
ZOD-R-01 |
φ25.4x2 |
0.1 |
79% |
|
ZOD-R-0145 |
φ25.4x2 |
0.145 |
71% |
|
ZOD-R-02 |
φ25.4x2 |
0.2 |
63% |
|
ZOD-R-03 |
φ25.4x2 |
0.3 |
50% |
|
ZOD-R-04 |
φ25.4x2 |
0.4 |
40% |
|
ZOD-R-05 |
φ25.4x2 |
0.5 |
32% |
|
ZOD-R-06 |
φ25.4x2 |
0.6 |
|
|
ZOD-R-07 |
φ25.4x2 |
0.7 |
20% |
|
ZOD-R-08 |
φ25.4x2 |
0.8 |
16% |
|
ZOD-R-09 |
φ25.4x2 |
0.9 |
12% |
注：ZOD-R序列號，尾數為光密度值x10
