- 產品介紹
- 產品參數

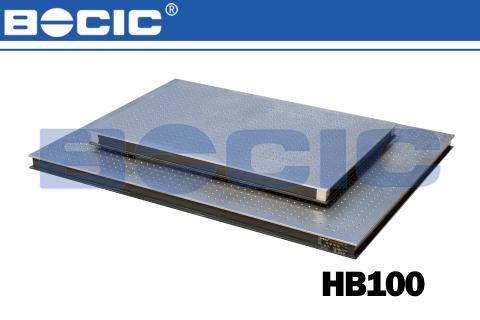

1、特點：上面布有正方形矩陣的工程螺紋孔，方便安裝調整架和各類滑臺，便于固定光學元件，實現光路搭建，結構簡單，使用方便。
2、適用場景：常用于光學教學實驗、簡單的光路演示、小型光學儀器的安裝等場景，也適用于一些對隔振要求不高，但需要快速搭建光路的場合。
3、內部結構：一般采用蜂窩結構隔振內芯，包括上下面板、隔離杯和蜂窩狀芯板，具有高剛度低質量比率特點，能提高實驗精度。其結構有蜂窩粘接結構與焊接結構，焊接結構面板采用高導磁不銹鋼(410)，蜂窩粘接結構面板采用高導磁不銹鋼(430)，表面不生銹，保證了實驗室清度，
可定制外形:定制樣式包括特殊的固定螺孔、不同的外形、通孔、大型儀器通過孔等，實現客戶的各種需要。(可定制無磁材質)
選型表：
|
型號 |
臺面尺寸 |
孔間距 |
厚度 |
自重 |
|
HB5-03-03 |
300×300 |
25×25 |
50 |
≈10 |
|
HB5-03-06 |
300×600 |
25×25 |
50 |
≈18 |
|
HB5-03-09 |
300×900 |
25×25 |
50 |
≈27 |
|
HB5-03-12 |
300×1200 |
25×25 |
50 |
≈38 |
|
HB5-06-06 |
600×600 |
25×25 |
50 |
≈38 |
|
HB5-06-09 |
600×900 |
25×25 |
50 |
≈59 |
|
HB5-06-12 |
600×1200 |
25×25 |
50 |
≈79 |
|
HB5-09-09 |
900×900 |
25×25 |
50 |
≈89 |
|
HB5-09-12 |
900×1200 |
25×25 |
50 |
≈118 |
|
HB5-09-15 |
900×1500 |
25×25 |
50 |
≈148 |
|
HB5-09-18 |
900×1800 |
25×25 |
50 |
≈178 |
|
HB5-09-20 |
900×2000 |
25×25 |
50
|
≈198 |
|
HB10-09-12 |
900×1200 |
25×25 |
100 |
≈129 |
|
HB10-09-15 |
900×1500 |
25×25 |
100 |
≈162 |
|
HB10-09-18 |
900×1800 |
25×25 |
100 |
≈194 |
|
HB10-09-20 |
900×2000 |
25×25 |
100
|
≈216 |
|
HB10-09-24 |
900×2400 |
25×25 |
100
|
≈259 |
|
HB10-10-12 |
1000×1200 |
25×25 |
100 |
≈144 |
|
HB20-10-15 |
1000×1500 |
25×25 |
200 |
≈206 |
|
HB20-10-18 |
1000×1800 |
25×25 |
200 |
≈252 |
|
HB20-10-20 |
1000×2000 |
25×25 |
200
|
≈276 |
|
HB20-12-12 |
1200×1200 |
25×25 |
200 |
≈202 |
|
HB20-12-15 |
1200×1500 |
25×25 |
200 |
≈252 |
|
HB20-12-18 |
1200×1800 |
25×25 |
200 |
≈302 |
|
HB20-12-20 |
1200×2000 |
25×25 |
200 |
≈334 |
|
HB20-12-24 |
1200×2400 |
25×25 |
200
|
≈401 |
|
HB20-15-18 |
1500×1800 |
25×25 |
200 |
≈378 |
|
HB20-15-20 |
1500×2000 |
25×25 |
200 |
≈418 |
|
HB20-15-24 |
1500×2400 |
25×25 |
200 |
≈501 |
|
HB30-15-30 |
1500×3000 |
25×25 |
300 |
≈748 |
注：選擇蜂窩粘接光學平臺時，型號應增加B，如HB5-03-03B
