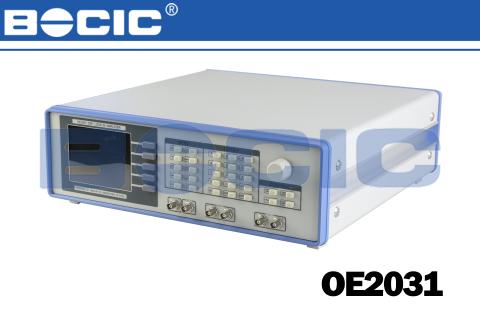

OE2031數字鎖相放大器是目前最新款的核心技術產品，是一款高性能、高性價比的測量儀器。采用FPGA+ARM平臺架構，基于數字調制、輸出濾波器，能夠精確、快速測量出淹沒在大噪聲中的有效信號分量。而且，OE2031鎖相放大器能夠同時測量輸入信號的幅度和相位信息，在測量精度、工作頻率范圍、信噪比、動態儲備等核心參數方面，均與國際同行業的頂尖技術相媲美。同時新開發了多諧波測量、高精度FFT等功能，使得OE2031功能可以滿足多種科研及工業用途。


鎖相放大器OE2031中所采用的低噪聲模擬前端放大器能夠有效地處理差分信號或者單端信號，其等效輸入噪聲為10nV/√Hz。本通道的輸入阻抗為10M?，在滿量程輸出時能夠檢測到的輸入信號電平為1nV至1V。此外，OE2031能夠應用于輸入電流信號的測量，其前端可變電流增益為10⁶ 或 10⁸V/A。



當OE2031設定為內部參考信號模式時，儀器內部的高精度振蕩器和數字合成算法能夠產生用于和輸入信號相乘的正弦波信號，內部參考信號幾乎不會受到相位噪聲的影響，相位能夠達到0.01°的分辨率精度。對于設為外部參考信號模式時，參考信號可選擇正弦波信號或者是方波信號，外部參考信號的上升沿或者下降沿會觸發內部的鎖相環(PLL)。


OE2031選用的是5.6英寸的640×480分辨率的TFT彩色屏作為儀器的主顯示屏。本款鎖相放大器所能夠檢測到的數據，例如：信號的X值、Y值、R值、θ值，可以同時以數值、條形圖、XY坐標圖、極坐標顯示等來顯示。

傳統的鎖相放大器中，同一時間只能測量基頻信號或者某個諧波信號分量。因此對于某些需要同時多個頻率分量的幅值及相位的情況，傳統鎖相放大器無法滿足測量要求。OE2031的數字端將FPGA與ARM技術相結合，實現更高的處理帶寬及更靈活的數字架構，數字處理精度可達到48位，可以同時進行3通道諧波分量的測量。使得1臺OE2031相當于3臺傳統鎖相放大器。


本儀器所采用的內部RS232轉USB接口保證用戶能夠在控制計算機上有效地使用OE2031的所有測試功能，包括設定儀器的合理控制參數和讀取儀器所測的數據。本款儀器配備有對應的免費LabVIEW程序，這使得OE2031能夠簡單地應用于復雜的科學實驗當中。在LabVIEW的程序界面上，用戶能夠看到所有的控制命令和儀器反饋的響應。
